Zestawy naprawcze TransGo – na czym polega ich działanie i jakie problemy skrzyni mogą rozwiązać

Szarpnięcie przy redukcji, przeciągnięta zmiana 2–3, uślizg lock-upu albo opóźnione załączenie D lub R nie oznaczają automatycznie, że skrzynia kwalifikuje się do pełnego remontu. W wielu klasycznych automatach źródłem problemu jest sterownik hydrauliczny, a dokładniej zużyte gniazda zaworów, nieszczelne tuleje, osłabione sprężyny i straty ciśnienia w obwodach sterujących sprzęgłami. Właśnie w ten obszar celują zestawy TransGo.

Trzeba jednak od razu postawić granicę. Zestaw naprawczy nie odbuduje spalonych tarcz ciernych, pękniętego bębna, zużytego łożyska ani mechanicznie uszkodzonego konwertera. Ma sens wtedy, gdy problem rzeczywiście leży w hydraulice lub kalibracji sterownika. Trafna diagnoza potrafi dzięki temu ograniczyć naprawę do sterownika zamiast rozbierania całej przekładni. Nietrafna diagnoza kończy się za to podwójną robocizną, nowym ATF-em wylanym po kilkuset kilometrach i powrotem auta na podnośnik.

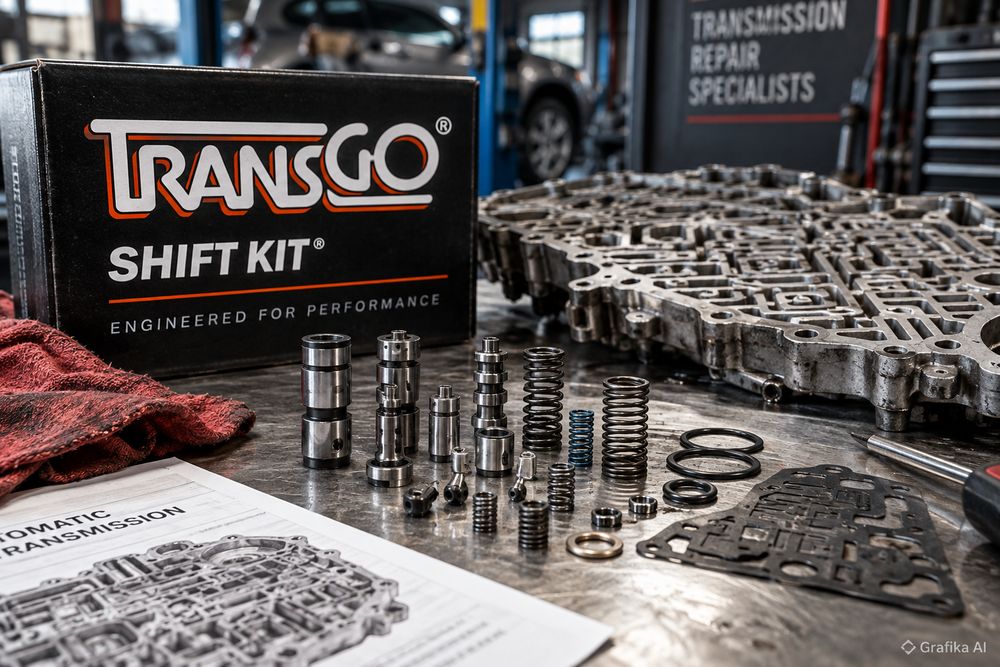

Co właściwie zmienia zestaw TransGo w sterowniku skrzyni

Sterownik hydrauliczny automatycznej skrzyni jest zespołem kanałów, zaworów suwakowych, tulei, sprężyn, separatorów i elektrozaworów. Olej ATF przepływa przez niego pod kontrolowanym ciśnieniem i uruchamia odpowiednie sprzęgła oraz hamulce przekładni. Problem pojawia się wtedy, gdy po setkach tysięcy cykli pracy aluminiowe gniazdo zaworu zaczyna się wycierać.

Suwak nadal się porusza, ale między nim a korpusem powstaje większy luz. Część oleju ucieka bokiem. Sterownik elektroniczny próbuje to kompensować zmianą wysterowania solenoidów, lecz w pewnym momencie zakres korekcji przestaje wystarczać. Kierowca czuje wtedy flare, czyli chwilowy wzrost obrotów podczas zmiany biegu, twarde dołączenie przełożenia, opóźnienie albo niestabilne działanie sprzęgła blokującego konwerter TCC.

TransGo podchodzi do tego problemu na kilka sposobów. Zależnie od konkretnej skrzyni zestaw może zawierać:

• hartowane zawory regulacji ciśnienia i dopasowane tuleje,
• zawory regulujące zasilanie elektrozaworów,
• elementy obwodu TCC/lock-up,
• nowe sprężyny i elementy akumulatorów,
• uszczelnienia oraz pierścienie,
• zawory nadwymiarowe przeznaczone do regeneracji zużytego gniazda,
• części pozwalające wykorzystać mniej zużyty fragment istniejącego kanału,
• elementy do regeneracji wybranych elektrozaworów,
• w niektórych zestawach także rozwiertaki, prowadnice i wiertła potrzebne do obróbki korpusu.

Dobrym przykładem jest Mercedesowska rodzina 722.6. Zestaw TransGo dla tej przekładni zawiera między innymi trzy tuleje zaworów overlap, hartowany zawór regulatora głównego ciśnienia oraz układ zaworu regulacji ciśnienia smarowania. Konstrukcja jest pomyślana tak, aby część nowych elementów zaczęła pracować na wcześniej niewykorzystywanym, a więc mniej zużytym fragmencie gniazda. Producent przewiduje ten zestaw między innymi do problemów z przeciągnięciem zmiany 2–3, zbyt słabym wzrostem ciśnienia, uślizgiem lub drganiami lock-upu oraz kodami P0740 i P0741.

Podobną logikę widać w Aisin TF-80SC/AF40. Tutaj zestaw obejmuje między innymi dwa zespoły regulatorów elektrozaworów, zawór TCC boost oraz części służące do odnowienia elektrozaworów sterujących ciśnieniem. Typowe objawy, dla których taki zakres naprawy ma sens, to twarde redukcje na rozgrzanej skrzyni, przeciąganie zmian, brak prawidłowego wzrostu ciśnienia i uślizg TCC.

Istotne jest rozróżnienie dwóch nazw spotykanych w katalogu producenta. SHIFT KIT® to przede wszystkim zestaw przeznaczony do naprawy hydrauliki, usuwania typowych nieprawidłowości zmiany biegów i zwiększenia trwałości skrzyni używanej na co dzień. Reprogramming Kit™ jest bardziej nastawiony na zmianę charakterystyki hydraulicznej: szybsze i mocniejsze załączanie sprzęgieł, wyższe ciśnienie oraz pracę pod większym obciążeniem, np. podczas holowania albo w zmodyfikowanym aucie.

Nazwa „Reprogramming” jest trochę myląca. Nie chodzi o zmianę programu sterownika TCM lub PCM. Modyfikowana jest hydraulika sterownika. Sam zestaw nie wymaga z tego powodu tuningu oprogramowania.

Jakie problemy taki zestaw może usunąć, a kiedy zakup jest stratą pieniędzy

Najlepszym kandydatem do naprawy zestawem TransGo jest skrzynia, która nadal ma sprawne zasadnicze elementy mechaniczne, ale wykazuje objawy charakterystyczne dla ucieczki ciśnienia albo błędnego sterowania hydraulicznego.

Do tej grupy należą przede wszystkim:

• szarpnięcia podczas zmiany i redukcji biegów,
• zbyt miękkie albo nadmiernie wydłużone zmiany,
• chwilowe „wyskoczenie na luz” podczas przełączania,
• opóźnione załączenie D lub R,
• brak konkretnego przełożenia spowodowany nieprawidłowym sterowaniem zaworem,
• nieprawidłowy wzrost ciśnienia liniowego,
• uślizg albo drgania sprzęgła lock-up konwertera,
• kody dotyczące przełożenia, działania solenoidów lub TCC,
• problemy pojawiające się dopiero po rozgrzaniu ATF-u, kiedy rzadszy olej łatwiej ucieka przez zużyte gniazda.

Toyota U140/U240/U241 dobrze pokazuje zależność między zużyciem hydrauliki a zachowaniem skrzyni. Zużycie tulei i zaworu TCC boost zaburza szybkość załączania sprzęgła blokującego konwerter. Zużycie gniazda zaworu modulującego ciśnienie solenoidów zmienia z kolei warunki pracy samych elektrozaworów. Efektem mogą być przełączenia 2–3 z chwilowym zanikiem napędu, błędy TCC i błędy działania solenoidów.

Jeszcze inny przykład to Aisin/VW 09D, czyli TR-60SN. Odpowiedni zestaw TransGo jest przeznaczony do wersji z obudową solenoidu o średnicy 1,100 cala. Naprawiane są między innymi obwody regulatora ciśnienia, regulatorów solenoidów i TCC boost. Zakres objawów obejmuje twarde przełączenia, przeciąganie zmian i kick-downu, uderzenia przy redukcji, brak prawidłowego wzrostu ciśnienia oraz drgania lub uślizg TCC.

Tu pojawia się najważniejsza pułapka diagnostyczna: ten sam objaw może mieć kilka przyczyn.

P0741 może wynikać ze strat ciśnienia w sterowniku, ale również ze zużytego sprzęgła lock-up w konwerterze. Przeciągnięta zmiana 2–3 może być rezultatem nieszczelnego zaworu, ale jeśli tarcze odpowiedniego pakietu sprzęgieł są już spalone, poprawa ciśnienia nie odtworzy materiału ciernego. Twarde uderzenie po rozgrzaniu może prowadzić do sterownika, ale błąd napięcia, instalacji elektrycznej albo uszkodzony solenoid również trzeba wykluczyć.

Dlatego przed zamówieniem części kolejność powinna wyglądać następująco:

1. Odczytać błędy TCM, również zapisane jako historyczne i oczekujące.
2. Sprawdzić parametry bieżące: żądane przełożenie, rzeczywiste przełożenie, poślizg TCC, wysterowanie elektrozaworów i temperaturę ATF.
3. Ocenić poziom oraz stan oleju zgodnie z procedurą dla konkretnej skrzyni.
4. Zdjąć miskę, jeżeli diagnostyka to uzasadnia, i sprawdzić osad na magnesach oraz w filtrze.
5. Przy podejrzeniu sterownika sprawdzić ciśnienie hydrauliczne i sam korpus zaworowy. W wyspecjalizowanym zakładzie wykorzystuje się również testy podciśnieniowe gniazd zaworów.

Ciemnoszara pasta na magnesie po dużym przebiegu nie jest tym samym co kawałki metalu. Wyraźne opiłki, fragmenty podkładek, igieł łożyskowych albo duża ilość materiału ciernego zmieniają decyzję o naprawie. W takim przypadku samo odnawianie sterownika jest zwykle złą kolejnością. Najpierw trzeba ustalić, co rozpada się wewnątrz przekładni.

Podobnie należy potraktować intensywny zapach spalonego ATF-u połączony z trwałym poślizgiem pod obciążeniem. Jeżeli pakiet sprzęgieł nie przenosi momentu mimo prawidłowego ciśnienia, zestaw zaworów nie zastąpi remontu mechanicznego.

Dobór zestawu, montaż i koszt – tu najłatwiej popełnić drogi błąd

Zestawu nie dobiera się na podstawie modelu samochodu ani samej pojemności silnika. Punktem wyjścia jest dokładne oznaczenie skrzyni, jej generacja i wersja sterownika hydraulicznego.

Ta sama rodzina przekładni potrafi występować przez kilkanaście lat w kilku odmianach. Zmieniają się średnice zaworów, konstrukcja pompy, liczba kulek sterujących, separator plate i solenoidy. Dobrym przykładem jest seria GM 6T40, w której zestawy są rozdzielone według generacji. Dla zestawu SK 6T40-G3 potrzebne są dodatkowo specjalne narzędzia AFL-G2-TK oraz 6T40G3-LB-TKC. Kupienie samego kompletu części bez sprawdzenia instrukcji nie wystarczy.

Podobnie TransGo SK TF80SC jest przeznaczony do konkretnej odmiany pierwszej generacji TF-80SC/AF40 i nie pasuje do wszystkich późniejszych skrzyń o zbliżonym oznaczeniu. W przypadku 09D/TR-60SN znaczenie ma nawet wspomniana średnica obudowy solenoidu 1,100 cala.

W praktyce najłatwiej rozpocząć dobór od katalogu Zestawy naprawcze TransGo, a następnie porównać numer zestawu z oznaczeniem skrzyni i instrukcją montażową TransGo. W aktualnej ofercie tej kategorii znajduje się ponad 80 pozycji. Widoczne ceny obejmują przedział około 15–242 euro netto, ale pełne zestawy sterownika zwykle znajdują się wyżej niż proste pojedyncze zestawy zaworów.

Przykładowo ceny samych zestawów widoczne w ofercie wynoszą około:

• 69,66 euro netto – zestaw sterownika ZF 5HP19 do zastosowań Audi/BMW,
• 73,34 euro netto – zestaw U140/U240/U241,
• 110–111 euro netto – zestaw TF80SC/TF81/AF40 pierwszej generacji,
• 146–147 euro netto – zestaw TR60/09D,
• ponad 200 euro netto – niektóre bardziej rozbudowane zestawy, np. do 5L40E.

To nadal tylko cena części. Do kalkulacji trzeba doliczyć ATF, filtr, uszczelnienie misy, materiał do czyszczenia i robociznę. Jeżeli wymagane jest rozwiercanie gniazd, dochodzi koszt specjalnego oprzyrządowania albo pracy zakładu posiadającego właściwe narzędzia.

W polskich realiach naprawa samego sterownika hydraulicznego w prostszym wariancie zaczyna się w cennikach warsztatowych od około 800 zł, ale bardziej rozbudowana regeneracja mechatroniki wraz z demontażem, elektrozaworami, olejem i adaptacją potrafi przekroczyć 2500–3000 zł. To nadal często mniej niż pełny remont automatu, który przy uszkodzeniu konwertera i pakietów sprzęgieł może kosztować kilka razy więcej.

Najbardziej irytująca cecha zestawów TransGo jest jednocześnie konsekwencją ich specjalizacji: nie każdy komplet jest prostym „wyjmij stare, włóż nowe”. Część zaworów jest typu drop-in, ale inne wymagają precyzyjnego rozwiercenia gniazda. Przykładowo zestawy do wybranych skrzyń A750 wykorzystują nadwymiarowy zawór TCC i mogą zawierać prowadnice, rozwiertak oraz wiertła. Tutaj czystość i osiowość obróbki nie są detalem. Błąd wykonany w aluminiowym korpusie może zniszczyć sterownik, który wcześniej nadawał się do naprawy.

Nie należy też automatycznie zakładać, że napis „transmission removal not required” oznacza prostą godzinę pracy. Skrzynia może pozostać w aucie, ale nadal trzeba zdemontować miskę i sterownik, pracować w bardzo czystych warunkach, poprawnie zamontować separator i kulki sterujące, ustawić poziom ATF w odpowiednim zakresie temperatury i przeprowadzić kontrolę po naprawie.

Po montażu TransGo nie wymaga programowania komputera tylko dlatego, że zastosowano jego zestaw. Inna sprawa to adaptacje skrzyni. W przekładniach sterowanych elektronicznie procedura producenta może przewidywać kasowanie wartości wyuczonych, jazdę adaptacyjną albo wykonanie określonego cyklu przełączeń. Nie powinno się resetować adaptacji automatycznie „bo zawsze tak się robi”. Najpierw trzeba sprawdzić procedurę serwisową właściwą dla konkretnego TCM.

FAQ

Czy zestaw TransGo usunie szarpanie automatycznej skrzyni?
Tak, jeżeli źródłem szarpania jest zużycie hydrauliki sterownika, nieprawidłowe ciśnienie albo problem z zaworem objętym konkretnym zestawem. Nie pomoże, gdy przyczyną są spalone sprzęgła, uszkodzenie mechaniczne albo niesprawny konwerter poza zakresem naprawy.

Czy po montażu trzeba programować sterownik skrzyni?
Sam SHIFT KIT® lub Reprogramming Kit™ nie wymaga zmiany programu PCM/TCM. W niektórych samochodach po naprawie hydrauliki należy jednak wykonać procedurę adaptacji przewidzianą przez producenta pojazdu.

Czy trzeba wyjmować skrzynię z samochodu?
Wiele zestawów TransGo jest oznaczonych jako możliwe do zamontowania bez demontażu całej przekładni. Nie oznacza to braku demontażu sterownika hydraulicznego. Zakres pracy trzeba sprawdzić w instrukcji konkretnego numeru zestawu.

Czy można zamontować zestaw przy mocno spalonym oleju i opiłkach w misce?
Nie powinien to być pierwszy ruch. Duża ilość metalu, materiału ciernego lub trwały poślizg pod obciążeniem wymagają najpierw sprawdzenia mechanicznej części przekładni. Naprawiony sterownik nie uratuje spalonego pakietu sprzęgieł.

Czym różni się SHIFT KIT® od Reprogramming Kit™?
SHIFT KIT® koncentruje się na przywróceniu prawidłowego działania hydrauliki i trwałości skrzyni. Reprogramming Kit™ mocniej zmienia charakterystykę hydrauliczną – między innymi szybkość i stanowczość załączania – i jest kierowany również do aut zmodyfikowanych, holujących lub pracujących pod większym obciążeniem.

Czy można zamówić zestaw wyłącznie po VIN-ie samochodu?
VIN pomaga zidentyfikować przekładnię, ale przy naprawie sterownika najlepiej potwierdzić również rzeczywisty kod skrzyni, generację i wersję valve body. W starszym aucie przekładnia mogła być wcześniej wymieniona, a różnica jednego wariantu potrafi oznaczać inny zestaw zaworów.

Jeżeli skrzynia szarpie albo przeciąga zmianę, nie zaczynaj od zakupu zestawu. Najpierw odczytaj błędy TCM, sprawdź poślizg i parametry ciśnienia, a następnie oceń ATF i zawartość misy. Dopiero gdy nie ma oznak poważnego uszkodzenia mechanicznego, ustal dokładny kod skrzyni oraz wersję sterownika i dobierz do nich numer TransGo. Najdroższy błąd w tej naprawie to regenerowanie hydrauliki wtedy, gdy problem od początku znajduje się w spalonym sprzęgle albo konwerterze.
